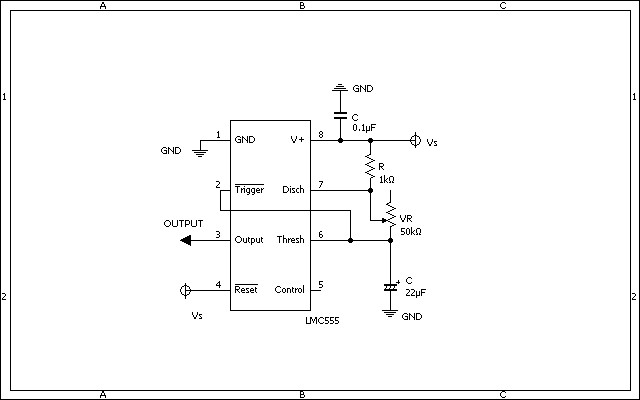

昨日、ボリューム連射の回路図をアップしようと思いつつ、BSchのビルドで終わってしまったので今日アップ。
たまたま、いけださんの記事でもVR連について書いてあってタイムリーでしたよ。
秋月で555買ったら説明書（？）みたいのにタイマー回路の例があったのでそれをちょこちょこっと修正。
実験は電池駆動だけど、コントロールボックスに入れる場合は中から電源取ればOK。
いろいろ検索してたら、のすけさんの記事にも4069UBなんてCMOSロジックICを使ったシンプルな連射回路があったり。
手持ちがないけど機会があったらこれも試してみようかな。
